一、概述

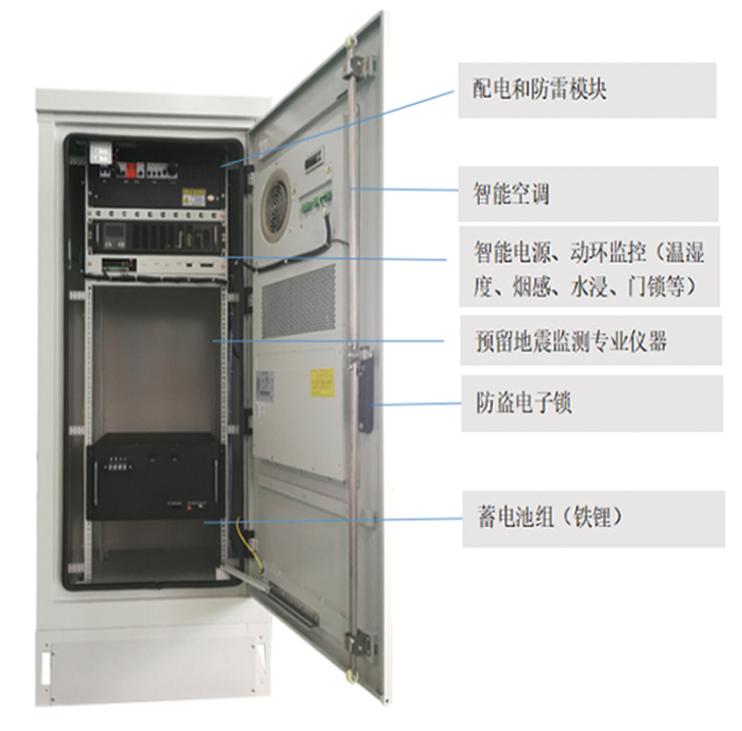

ZH20戶外一體化智能臺站系統專為地震監測系統設計，由柜體、電源系統（市電/太陽能/蓄電池等）、溫度調控系統、動環監控系統（溫濕度/煙感/水浸/門禁/視頻監控）、配電單元、防雷和接地系統、照明系統等單元組成。內部空間32U（預留5-12U擴展空間）。
二、柜體部分
采用厚度45mm內夾EPS防火材料的彩鋼板，由外箱體、內部鈑金件及附件裝配組成，箱體結構緊湊，安裝簡便，密封性能極好，防護等級達到IP55。
三、主要特點
1、箱體具有防塵、防曬、防雨等特點，全方位適應戶外環境；
2、設備柜采用空調散熱（也可選用熱交換器作為散熱設備），MTBF≥50000h；
3、機柜裝有照明燈具；
4、機柜布局合理，線纜引入、固定和接地等操作便利，維護方便；電源線、信號線和光纜都有獨立的進線孔，不會相互干擾；
5、機柜內所使用的線纜都采用阻燃性材料。
四、主要性能指標
使用條件：環境溫度：-40℃-+70℃；環境濕度：≤95﹪（+40℃時）；大氣壓力：70KPa-106KPa；
材料：鍍鋅板+夾芯板；
表面處理：脫脂、除銹、防銹磷化（或鍍鋅）、噴塑；
機柜承重 ：≥ 600㎏；
箱體防護等級：IP55級；
阻燃：符合GB5169.7實驗A 要求；
絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻不小于2X104 MΩ/500V(DC)；
耐電壓：接地裝置與箱體金工件之間的耐電壓不小于 3000V（DC）/1min；
機械強度：各表面承受垂直壓力＞980N，門打開后最外端承受垂直壓力＞200N。
|
